LD LD NOT AND AND NOT

OR OR NOT OUT OUT NOT

这是些基本逻辑操作指令，必须牢记其用法。

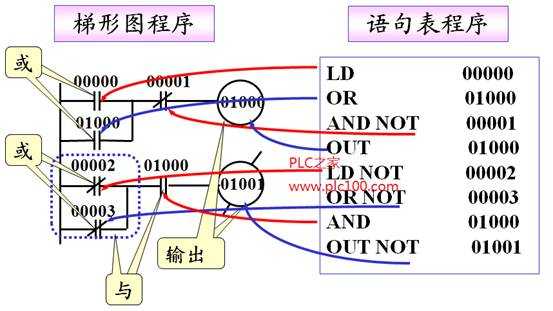

LD —— 常开触点与母线相连的指令

AND —— 常开触点相与（串联）的指令

OR —— 常开触点相或（并联）的指令

OUT —— 将执行结果输出到某位的指令

使用指令举例

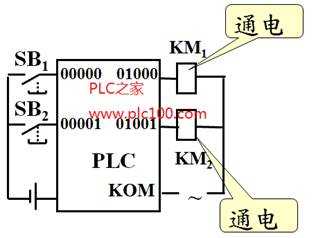

指出图示程序对KM₁和KM₂的控制作用

没按下按钮SB₁ →线圈00000断电→触点00000断开→

触点00001闭合→线圈01000断电→KM₁断电

触点01000闭合→线圈01001断电→KM₂断电

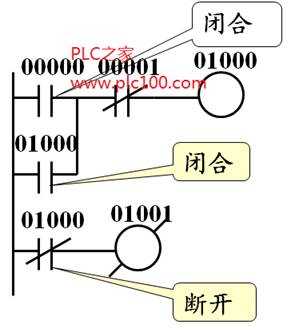

按一下SB₁ →线圈00000通电→触点00000闭合→

触点00001闭合→线圈01000通电→KM₁ 通电

触点01000断开→线圈01001通电→KM₂通电

按一下SB₂ →线圈00001通电→触点00001断开→

线圈01000断电→KM₁ 断电

触点01000闭合→线圈01001断电→KM₂断电
