三菱PLC常用位逻辑指令的梯形图与程序流程图

1、三菱PLC常用位逻辑指令“与逻辑”、“或逻辑”、“非逻辑”使用

　

　

　

　

　

　

　

　

与逻辑：如上所示：X00、X01状态均为1时，Y00有输出；当X00、X01两者有任何一个状态为0，Y00输出立即为0。

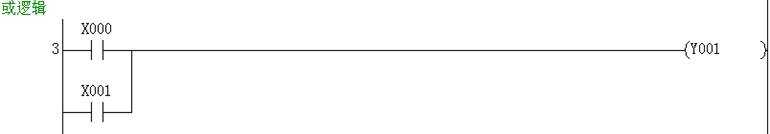

或逻辑：如上所示：X00、X01状态有任意一个为1时，Y01即有输出；当X00、X01状态均为0，Y01输出为0。

非逻辑：如上所示：X00、X01状态均为0时，Y02有输出；当X00、X01两者有任何一个状态为1，Y02输出立即为0。

2. 程序流程图
