AN逻辑与

AN/逻辑与非

AN：使A型（常开）触点串联。

AN/：使B型（常闭）触点串联。

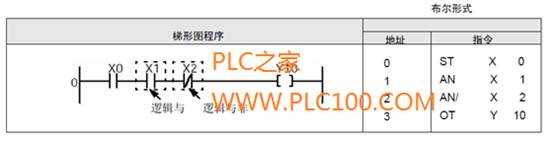

程序示例

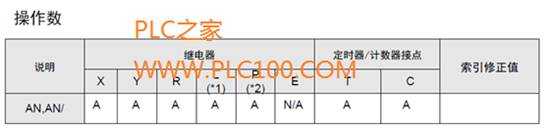

（*1）此项只用于FP-C/FP2/FP2SH/FP10SH。

（*2）此项只用于FP2/FP2SH/FP10SH。

A： 可以使用

N/A：不可以使用

示例说明

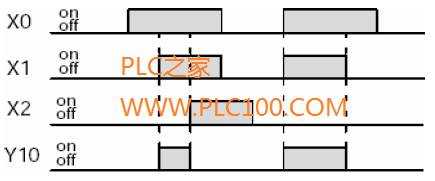

当X0和X1均闭合且X2断开时，Y10闭合。

描述

和前面直接串联的逻辑运算的结果，执行逻辑“与”运算。

编程时注意事项

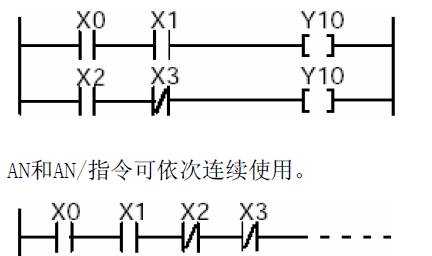

当常开的触点（A型触点）串连时，使用AN指令。

当常闭的触点（B型触点）串连时，使用AN/指令。
